Agilent 8860型氣相色譜儀在鋰電池分析中的應用方案
一、 鋰電池有機分析現狀簡介
隨著近年來鋰電池行業的快速發展。其相關化學性能的分析成為熱點，其中，有機化學性能的檢測，主要涉及兩個方面：鋰電池電解液的組成，以及脹氣成分分析；
鋰電池電解液是鋰電池中離子傳輸?shù)妮d體，一般由鋰鹽和有機溶劑組成。電解液常用的鋰鹽是LiPF6，溶劑為環狀碳酸酯和鏈狀碳酸酯相互混合組成的二元、三元或者多元體系。選擇合適的有機電解液是獲得高能量密度、長循環壽命和電池安全的關鍵問題之一，各鋰電池生產廠家也會加入一些特定的添加劑，以延長電池的壽命。因此，研究鋰電池電解液的組成對于新型鋰電池的開發有重要作用。
鋰電池電解液成分分析，主要使用氣相色譜-質譜聯用儀，其可對電解液成分及未知添加劑和雜質定性定量分析，亦有使用氣相色譜-質譜聯用儀進行定性分析后，使用氣相色譜-火焰離子化檢測器進行定量分析的。
二、 安捷倫公司簡介
作為一家從惠普公司中分離出的公司，安捷倫科技公司于 1999 年 11 月 18 日打破紀錄，舉辦了硅谷歷史上規模最大的首次公開募股活動。從加利福尼亞州帕羅奧圖一個小小的車庫開始，到如今，遍布全球的21000名安捷倫員工已為 110 個國家/地區的客戶提供專業的服務。安捷倫擁有悠久的創新歷史，在測試測量、生命科學以及化學領域，都一直是引領時代的行業翹楚。在2017年繼續以44.7億美元總營收名列財富美國500強之列。
三、 安捷倫氣相色譜及氣相色譜-質譜聯用儀市場情況
在氣相色譜及質譜系列領域，安捷倫一直是當之無愧的行業領導者，從全球第一臺商業化氣相色譜儀，到全球第一個液體自動進樣器，第一根毛細色譜柱、第一個加熱四極桿、第一個惰性離子源，第一臺氣相色譜-四極桿-飛行時間質譜儀，安捷倫一路引領行業技術創新，并成為第一個擁有氣相色譜儀、氣相色譜-質譜聯用儀、氣相色譜-三重串聯四極桿質譜儀、氣相色譜-四極桿-飛行時間質譜儀全系列產品的儀器公司。
在氣相色譜及質譜系列領域，安捷倫占有65%以上的全球市場占有率，尤其在研究機構、政府單位及第三方檢測機構、大中型企業等高端用戶群，更占有85%以上市場。其氣相色譜-四極桿-質譜聯用儀，更是獨一無二的產品。
在新能源行業，因為其基質復雜、臟污性強等特性，對儀器要求相比普通化工行業更高，因此安捷倫占有率較高，能夠達到85%以上，下面是我們初步收集的鋰電行業安捷倫GC/GCMS部分用戶清單。
| 序號 | 用戶名 | 儀器類型 | 數量 | 儀器類型 |
| 1 | 寧德時代新能源科技 | GCMS | 2 | GC |
| 2 | 東莞新能源科技 | GCMS | 2 | GC |
| 3 | 深圳比亞迪電池科技 | GCMS | 3 | |
| 5 | 深圳欣旺達電子股份 | GCMS | 1 | GC |
| 6 | 新科電磁（TDK收購） | GCMS | 6 | |
| 7 | 深圳比克電池科技 | GCMS | 1 | |
| 8 | 深圳新宙邦科技 | GCMS | 1 | GC |
| 9 | 東莞塔菲爾新能源科技 | GCMS | 1 | GC |
| 10 | 南京塔菲爾新能源科技 | GCMS | 1 | GC |
| 11 | 華為終端（東莞） | GCMS | 1 | |
| 12 | 東莞凱欣電池科技 | GCMS | 1 | GC |
| 13 | 東莞新科電磁科技 | GCMS | 1 | |
| 14 | 東莞維科電錘 | GCMS | 1 | GC |
| 15 | 惠州億維鋰能股份 | GCMS | 1 | |
| 16 | 惠州拓邦電氣技術 | GCMS | 1 | |
| 17 | 惠州鋰威 | GCMS | 1 | GC |
| 18 | 天威超能股份 | GCMS | 1 | GC |
| 19 | 東莞杉杉新能源科技 | GCMS | 1 | GC |
| 20 | 衢州杉杉新能源科技 | GCMS | 1 | GC |
| 21 | 廣州天賜新能源科技 | GCMS | 1 | GC |
四、安捷倫中國區售后服務簡介
安捷倫在中國大陸已服務數十年，憑著技術的領先優勢及良好的售后服務，形成了強大的客戶網絡。
其在中國大陸設有800-820-3278/400-820-3278服務熱線，開展7天*8小時全天候服務，周末也有工程師在線接聽電話。并在上海、北京、廣州、成都設有大型備品備件庫、大區應用實驗室、技術服務中心、培訓中心，在深圳、西安、武漢、沈陽等27個大中型城市設有區域技術服務中心，在東莞、珠海、惠州等多個城市擁有本地專職技術服務工程師。
五、安捷倫氣相色譜儀技術特點
1、安捷倫8860氣相色譜儀主機采用第六代電子壓力控制模塊(EPC)
安捷倫是電子壓力控制開創者，個體到集成。氣相色譜儀最重要的是EPC、溫控、柱子。安捷倫最早推出千分之一的壓力控制，做EPC已經有9年的歷史。
8860第六代電子氣路控制 (EPC) 使壓力和流速的設定更加容易，并保持每次運行之間的設置不變，從而實現卓越的保留時間重復性，進一步改善了低壓分析應用中的保留時間鎖定精度，使 Agilent 8860 的可靠性及分析性能達到了前所未有的高度，同時，第六代EPC可在儀器漏氣時提示用戶具體哪一段漏氣，大大節省用戶排查時間。

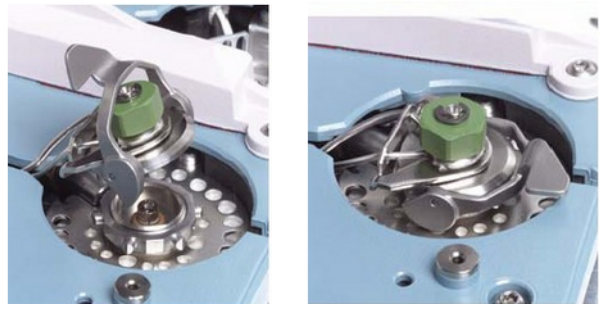

2、安捷倫進樣口設計：扳轉式頂部密封系統，更換襯管無需拆卸螺絲（專利設計）
進樣口頂部密封翻轉工具為安捷倫獨家擁有。安捷倫的進樣口頂部密封翻轉系統是更換安捷倫氣相色譜儀的進樣口襯管的更快、更簡捷的方式。具有以下優點：
1） 將襯管更換時間縮減到30 秒，消除了尋找特殊扳手或工具的麻煩；
2） 改善進樣口的人機工程學—不再接觸加熱的部件，不再會燙傷或劃傷；
3） 縮短停機時間并提高了工作效率，暴露在空氣中的時間最短，從而延長了色譜柱壽命。
安捷倫氣相色譜儀在鋰電池行業配置方案
方案簡述：電池脹氣成分分析和電解液，主要使用氣相色譜儀，配備專用的一閥三柱方案，以及氫火焰檢測器和熱導檢測器，分析CO，CO2，N2，H2，CH4，C2H2，C2H4，C2H6，C3H4（丙炔），C3H4（丙二烯），C3H6，C3H8，C4，C5，C6，C7 ，苯，甲苯，碳酸二甲酯 ，碳酸二乙酯，乙基碳酸甲酯等電解液成分。
檢出限：
前FID：苯，甲苯，碳酸二甲酯 ，碳酸二乙酯，乙基碳酸甲酯等電解液成分電解液分析；
后FID：C1-C7烴，檢出限C1-C5 1ppm，C5-C7 1-2ppm；
側面TCD：H2 為 20ppm；O2，N2，CH4，CO，CO2 為0.01%；

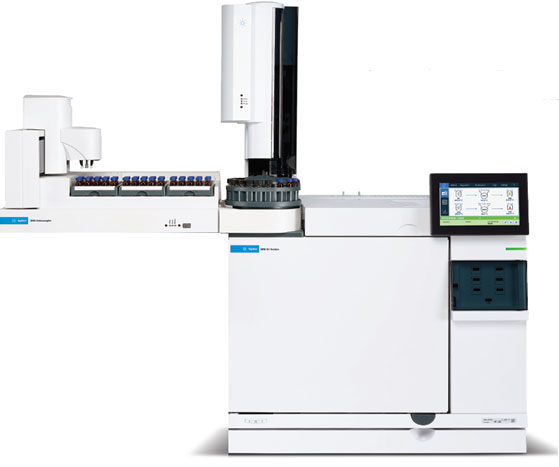

安捷倫8860氣相色譜儀配置方案
| Item Number | Product Number/Description |
| 1 | G2790A Agilent 8860 定制氣相色譜系統 |
| 2 | G2790A 163 配備 EPC 的分流/不分流毛細管進樣口，用于 8860 |
| 3 | G2790A 210 配備 EPC 的 FID，用于 8860 |
| 4 | G2790A 221 配備 EPC 的 TCD，GC 左側，用于 8860 |
| 5 | G2790A 860 接口 GSV 或 LSV 至毛細管進樣口 |
| 6 | G2790A 752 加熱的自動化閥箱，用于 2 個閥 |
| 7 | G2790A 701 6 通閥 — 氣體進樣閥 |
| 8 | G2790A 702 6 通閥 — 色譜柱隔離 |
| 9 | G2790A 872 0.530 mm 內徑毛細管色譜柱到閥接口工具包 |
| 10 | G2790A 873 0.320 mm 內徑毛細管色譜柱到閥接口工具包 |
| 11 | G4567A 7650 ALS 50 位自動液體進樣器 |
| 12 | 19199M Install Kit for GCs w/out Gas Purifiers 氣相色譜儀安裝工具包 |
| 13 | M8417AA OpenLab CDS VL 工作站軟件。包括 VL 軟件和 1 個儀器連接 |
| 14 | 0101-0299 定量管,樣品定量環，氣相色譜閥，不銹鋼，1.0 mL |
| 15 | 0100-0241 不銹鋼接頭,縮徑接頭，1/8-1/16 英寸，不銹鋼 |
| 16 | G3440-60300 不銹鋼管，內徑 0.031 英寸，長 1000 mm， PPIP 載氣管線 |
| 17 | 19095P-QO4PT HP-PLOT Q PT柱，30 m，0.53mm，40μm，帶兩個顆粒捕集阱 |
| 18 | CP7538PT CP-Molsieve 5A 25 m × 0.53 mm × 50 um, 帶 2 個 PT |
| 19 | 5200-0177 FID 噴嘴，通用接頭，內徑 0.018 英寸 |
| 20 | 19091J-413E HP-5 柱，30 m，0.32 mm，0.25 μm，5 英寸柱架 |
| 21 | 123-0732E 色譜柱,DB-1701柱，30m，0.32mm，0.25μm，5英寸柱架 |
| 22 | 5080-8773 Ferrule, Graphite 530u 1.0mm id 10/PK 石墨密封墊圈,適用 530u 1.0mm 內徑 |
| 23 | G3188-27503 密封墊圈，可塑金屬，惰性，用于 0.53 mm 色譜柱，10/包 |
| 24 | G3188-27501 密封卡套,可塑金屬密封墊圈，UM Plus，內徑0.4mm，適用于0.1至 |
| 25 | 160-2205-5 去活熔融石英，5 m，0.20 mm，外徑 0.36 mm |
| 26 | G2855-20530 內螺帽，CFT 毛細管接頭 |
| 27 | G2855-60200 密封墊圈預裝配工具，微板流路控制技術 |
| 28 | OT3-2 Trap, O2/H2O, 1/8 in 氧/水分捕集阱 |
| 29 | HT200-2 過濾管,烴類捕集阱，1/8 英寸，200 cc |
