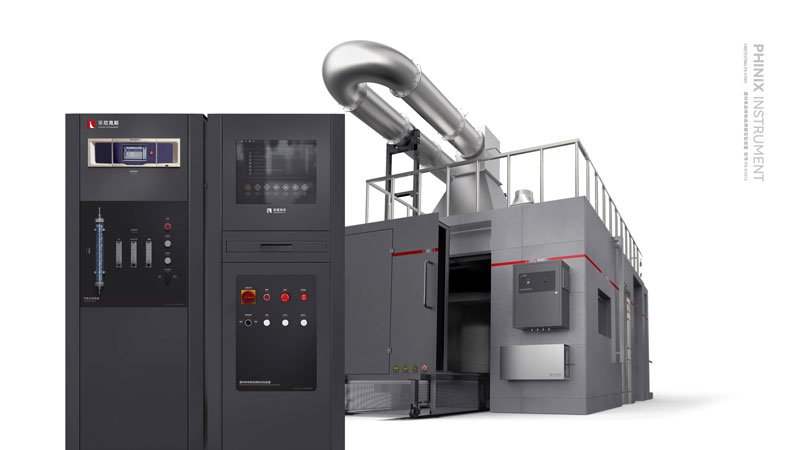

實驗室頂部有一部分承重能力，頂部可以安全架設排煙管道，排煙風機，以及人員可以在頂部進行操作和維護,同時設計護欄，樓梯，以及風機安裝平臺等設施。

實驗室正面設置推車門，并在側面設置防火門可進入實驗室內檢查試樣安裝狀態。側面和背面設置觀察窗觀察燃燒狀態。

方鋼制作的框架，內表面安裝鈣酸鈣板用于防止火焰直接沖擊提高使用壽命。

鋼結構試驗推車，內表面鋪設硅酸鈣板用于防止火焰直接沖擊提高使用壽命。

推車上安裝U形卡槽，C形夾，用于安裝長翼和短翼樣品。

推車安裝在導軌上，便于推動的穩定性和位置固定。

配備主輔兩個燃燒器，主燃燒器放裝在小推車上，供燃燒試驗用，輔燃燒器安裝在框架上，用于熱釋放速率的基準測量。

燃燒器由不銹鋼板制作，呈邊長250mm的直角三角形，高80mm,內部填充砂石擴散氣體，能產生30.7±2KW的熱輸出。

燃燒器采用氮化硅點火器自動點火，點火穩定可靠。

高精度MFC控制燃氣流量，安全管路系統包括單向閥、電磁閥、球閥等，防止回火并可手動緊急切斷，保證安全。

主輔燃燒器氣源在標定和測試時自動切換。

不銹鋼集氣罩，收集器，不銹鋼J型排煙管道，內徑為315±5mm的隔熱圓管，用50mm厚的耐高溫礦物棉保溫；采集系統的前后均使用均流器裝置，以使氣體流動均勻。

配備耐高溫風機，抽取實驗室內燃燒廢氣，通過變頻器控制排煙管內的體積流速為0.5~0.65立方米/S。

配備3只進口熱電偶進行排煙管道內的溫度監測，測量精確度±0.1℃。

熱電偶與管道用卡套式連接，方便拆裝及更換。

配備不銹鋼雙向探頭測量煙管內的風壓，控頭兩端分別正對煙氣的迎風面和背風面。

配備進口微差壓變送器轉換壓力信號并輸出。

配備進口光源，通過透鏡裝置，焦距調節裝置將光源轉換成平行光束透過煙管。

由進口硅光接收器，光信號變化轉換成電信號并輸出，數據穩定，精確。

配備標準濾光片，進行光路系統的校準。

設備采樣煙管內置采樣探頭，采樣探頭為不銹鋼材質，通過法蘭或螺紋結構同采樣煙管連接并固定密封。取樣控頭一邊中心位置布置一排小孔用于取樣，取樣孔背對風速流動方向，防止燃燒粉塵堵塞。

采樣探頭通過PP軟管接到取樣泵抽取樣氣輸送至氣體預處理系統。取樣泵抽氣量為36L/Min, 工作壓力 7 Kg氣壓（0.7MPA）工作真空度 -93.1KPa，流速36 L/min。

氣體預處理系統包括過濾系統，氣體冷卻系統，氣體除濕干燥系統，氣體調節系統構成。

配備三級過濾系統，一級過濾采用的是筒式粗過濾系統，用于過濾煙氣中比較大的顆粒物,防止管道與接頭處發生堵塞,過濾物可以更換。二級過濾器采用杯式保護過濾器，過濾尺寸大于0.5μm的顆粒物。濾芯裝置可以更換。三級過濾器采用膜式過濾器，過濾尺寸大于0.2μm的顆粒。

冷卻系統由冷凝器、蠕動泵進行冷凝除水。冷凝器具備雙路冷卻，露點穩定溫度約0.1℃，出口氣溫度約5℃。蠕動泵出水口配備冷凝水收集盒，內置海綿。

除濕干燥系統采用空氣過濾管內安放DRIERITE品牌無水硫酸鈣進行除水處理，過濾氣管內待測氣體水份，保證進入分析儀氣體的干燥。無水硫酸鈣吸水后可變色易觀察，易更換。

分析/校準切換單元：分析機柜面板上有樣氣進口、標氣進口快捷插頭，并采用高可靠性的球閥、三通切換閥，易于現場的調校及維護。

快速旁路：配備德威爾轉子流量計進行樣氣旁路排空，流量計為面板式安裝，保證進入分析儀的樣氣流量為3.5L/Min。

調壓裝置：采用減壓閥進行壓力調節，調壓閥壓力在0-0.4Mpa可調。

專業HRR測試氣體分析儀，包含O?、CO?、CO

O?：順磁性傳感器，量程0-25%，精度0.02%，響應時間T90<7s

CO?：紅外傳感器，量程0-10%，精度1%F.S，響應時間T90<8S

CO：紅外傳感器，量程0-1%，精度1%F.S，響應時間T90<8S

支持模擬量輸出與Modbus RTU等多種傳輸方式。

電腦+專業軟件控制引導實驗過程,操作方便,安全可靠。

自動測量與計算材料燃燒的熱釋放速率（H.R.R）,產煙率（SPR）,氧消耗量,O?,CO?生成量;可進行各項數據采集與保存；可實現畫面監控及試驗數據保存。

可選配KC裝置，配備皮托管，雙向控頭
