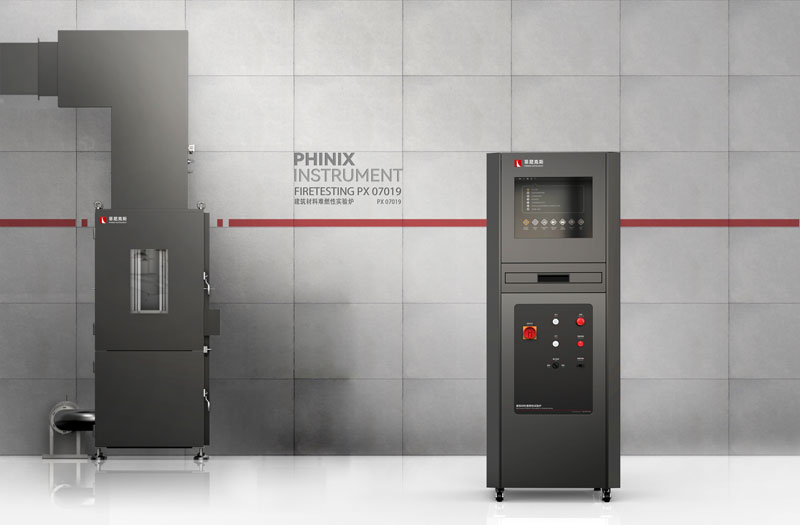

燃燒室內爐體和爐體柜成，其內徑尺寸為800*800*2000mm。爐門分上下兩層，分別用絞鏈與爐體相連。上爐門安裝鋼化玻璃可觀查試樣燃燒狀態。

空氣穩流層為一角鋼制成的方框，設置于燃燒器下方方框底部鋪設304不銹鋼鋼絲網，其上鋪設多層玻璃纖維氈。

燃燒器由不銹鋼方管制作，距爐底1000mm，上面安裝噴火嘴。

配備高精度MFC控制燃?xì)馀c空氣的進給量，且可通過上位機數字化控制與顯示實時流量值并通過文丘里混合，使燃燒器能夠提供穩定的火源。

配備管道式送風機，配備不銹鋼送風管道，給爐體輸送燃燒空氣。

配備差壓傳感器和皮托管確認風速控制進風量。

燃燒豎爐的煙道為方形的通道，其截面積為500mm×500mm，并位于爐子頂部，下部與燃燒室相通，上部與外部煙囪相接。

配備排煙風機，并通過變頻器控制排煙風量穩定爐內壓力。

爐內壓力采用進口Setra 傳感器進行測量，數據穩定可靠。

試樣支架為高1000mm的長方體框架，框架四周為調節試樣安全距離的螺桿，框架由不銹鋼材料制成。

采用直徑1.5mm美國OMEGA K型鎧裝熱電偶進行溫度測量。

電腦+專業軟件控制，引導式操作，操作方便安全可靠，可自動調節各試驗條件，顯示試驗中各種狀態，以及記錄試驗結果；電腦配置可根據實際需求選擇。
